飞梭直线导轨产品说明

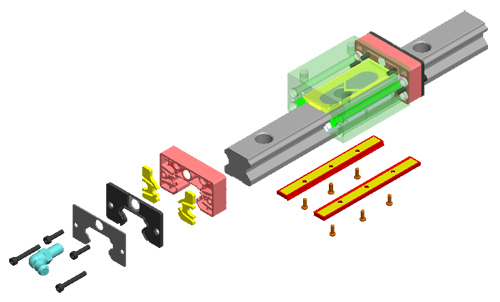

飞梭直线导轨主要结构

滚动循环系统：滑块、导轨、端盖、钢珠、保持器；

润滑系统：端盖侧附有油嘴，微型滑块则于端盖侧预留注油孔，可将油或油脂注入滑块内部以润滑；

防尘系统：刮油片、金属防尘片、螺栓盖、底部防尘配件

飞梭直线导轨产品特点

工作精度高：直线导轨的运动由滚动来实现，不仅摩擦系数降至滑动导轨的1/50，动、静摩擦阻力的差距亦变成很小，实现运动平稳，减少冲击和振动，不易产生爬行现象，故能达到μm级进给和定位精度，有益于提高数控系统的响应速度和灵敏度。

大幅度降低驱动率：由于直线导轨运动时摩擦力非常小，只需较小的动力，便能使机台运动，明显大幅度减小机台电力损耗量，且因摩擦产生的热量很少，是适用于高速，频繁启动和换向的运动部件。

润滑结构简单：直线导轨在滑块上装有注油杯，可直接以注油方式注入油脂，亦可连接供油管以自动供油机润滑，使其的磨耗降至更少，使机台能长时间保持精工。

防尘、密封能力强：直线导轨防尘性能良好，滑块的两端装有密封端盖，底部可选用密封底片，同时滑轨固定螺钉孔配有防尘螺孔盖，防止灰尘的积累，从而保证产品的寿命和性能。

安装方面、互换容易：由于采用精密的加工技术，滑轨直线度高，滑轨中的安装螺孔误差少，安装方便，直线导轨具有互换性，可分别更换滑块或是直线导轨，即可使机台重新达到高精度。

承载能力大、刚性更强：直线导轨采用哥德式四点接触设计，合理比值的圆弧沟槽，不仅接触应力小，载荷能力及刚度相对V型平面球点接触时亦大大提高。由于铜球受到对称四点束制，可同时载受四周各方向的负荷，且几乎无偏移现象发生，因此刚性更强能维持高精度。
